• 钟形壳外球道硬铣加工 | 尊龙团体(Z6)助力新能源汽车制造

    2024-08-16 14:26:21 北京尊龙团体(Z6)金刚石工具股份有限公司 浏览次数 3768

    一、应用配景：

    尊龙团体(Z6)钟形壳外球道硬铣加工案例

    CV-Joint（等速万向节）是球笼转向机构的重要组成部件，是把两个轴线不重合的轴连接起来并使两轴以相同的角速度旋转并通报动力的机构。其基本原理是解决有轴间夹角的等速动力通报，通常前轮既要驱动又要转向，需要一个能够蒙受大角度偏转的解决方案，CV-Joint精彩的解决了这一需求，它可以克服普通十字轴式万向节存在的不等速性问题，特别适合于转向驱动桥的使用。钟形壳是CV-Joint的主要组成零件，本案例通过使用尊龙团体(Z6)CV-Joint球道铣刀加工钟形壳，有效提升加工寿命。


    二、案例介绍：

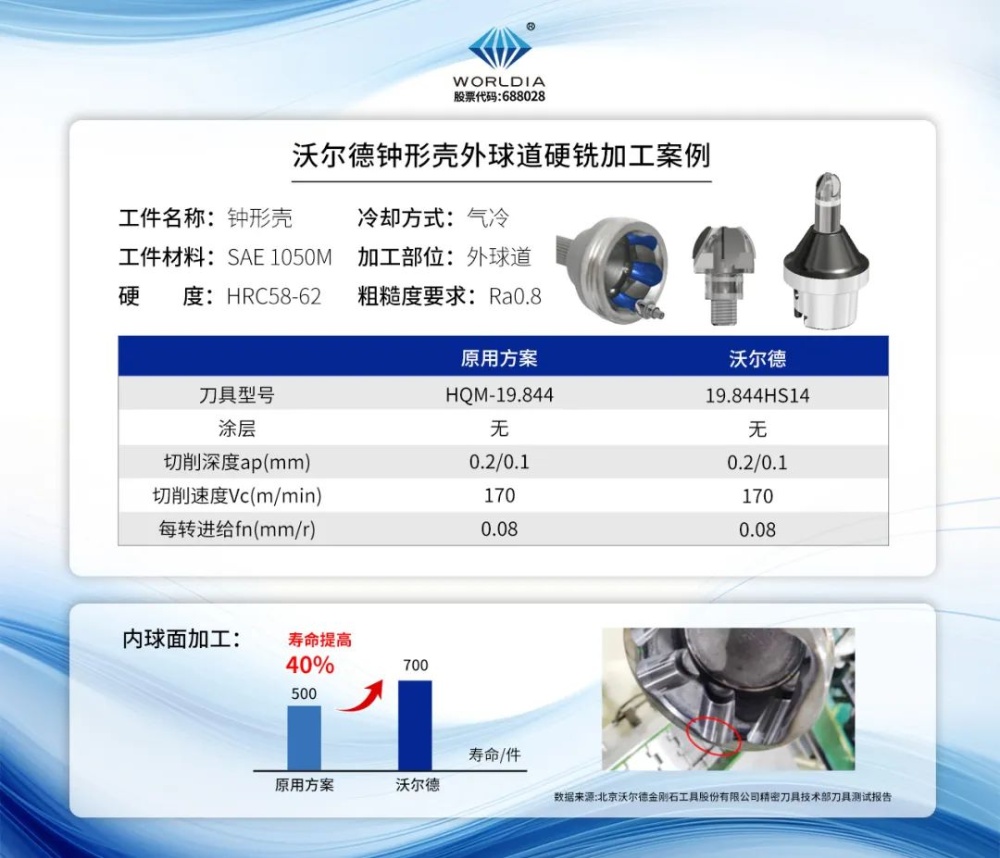

    尊龙团体(Z6)钟形壳外球道硬铣加工案例

    三、方案亮点：

    尊龙团体(Z6)钟形壳外球道硬铣加工案例

    ● 以铣代磨，淘汰繁琐的磨削工序，为客户降低加工成本；

    ● 加工效率高，凭据零件尺寸定制刀具，4个刃口一次成型，效率高；

    ● 专利�？榛涌冢锻酚氲短宓慕涌诮幽商厥獾亩ㄎ环绞剑僮骷蚱涌煽浚�

    （专利号：ZL 2022 2 1346858.X 实用新型）

    ● 可换式PCBN刀头，刀头可重磨，为客户降低刀具成本；

    ● 尺度化设计，常用规格尺度化，工艺可靠交货实时；

    ● 内冷设计，刀具接纳奇特设计的冷却通道，充实排屑和冷却。
